Цифровой пуск РТСИМ: как проверить промышленный объект до физического запуска
Пуск новой или модернизированной технологической установки редко проходит строго по инструкции. В этот момент одновременно проявляются особенности технологической схемы, реальное поведение оборудования, работа контуров регулирования, логика блокировок и согласованность действий команды.
Многие вопросы невозможно до конца оценить по проектной документации или при проверке отдельных узлов: только в динамике становятся видны изменения расходов, давлений, температур, уровней, составов потоков и взаимное влияние аппаратов. Если проблема выявляется уже на площадке, во время пусконаладочных работ, её исправление обычно требует больше времени, согласований и ресурсов.
В РТСИМ цифровой пуск - это подход к предпусковой верификации промышленного объекта на динамическом цифровом двойнике. Он опирается на накопленный компанией опыт в области динамических цифровых двойников и компьютерных тренажёрных комплексов и позволяет перенести часть критичных проверок проекта, технологических процедур, АСУ ТП и действий персонала в цифровую среду до монтажа, ПНР или физического вывода объекта на режим.
Физический пуск не должен быть первой проверкой
Проектная документация отвечает на ключевые вопросы: как должна быть построена технологическая схема, какими характеристиками должно обладать оборудование, какими будут расчётные параметры процесса и логика управления.
У сложного промышленного объекта есть ещё один уровень: важно понять, как все элементы поведут себя одновременно, не только на чертеже, но и в динамике.
Пусковая процедура может быть формально корректной, но в реальном процессе один технологический узел выходит на рабочий режим медленнее, чем предполагает последовательность операций. Изменение расхода в одном аппарате влияет на параметры соседнего. Выбранный порядок открытия арматуры создаёт нежелательное перераспределение потоков. Контуры регулирования по отдельности работают корректно, но в связке формируют неустойчивый режим.
Иногда блокировка срабатывает в соответствии с алгоритмом, но её действие конфликтует с другой частью логики управления, и оператор сталкивается с комбинацией факторов, для которой в инструкции нет очевидного пошагового решения.
Это не всегда означает ошибку в проекте. Так проявляется свойство сложного производства: установка представляет собой взаимосвязанную динамическую систему, а не набор независимых аппаратов, трубопроводов и алгоритмов.
До физического запуска важно проверить не только отдельные решения, но и поведение процесса в переходных режимах: при пуске, останове, изменении нагрузки, отказе отдельного оборудования, срабатывании защит или отклонении параметров от нормы.
Что РТСИМ называет цифровым пуском

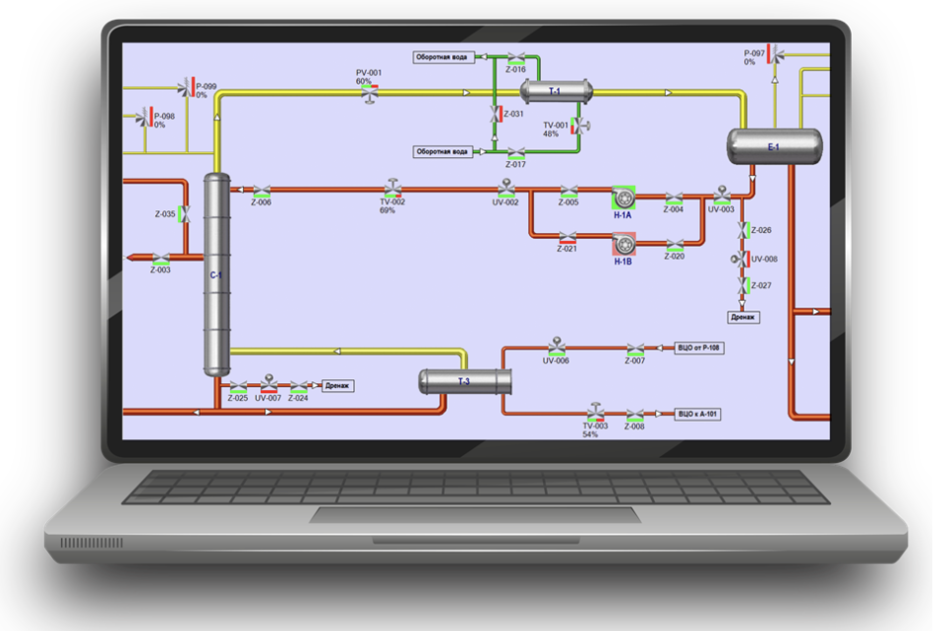

Цифровой пуск это предпусковая проверка промышленного объекта в виртуальной среде на базе динамического цифрового двойника.
Для РТСИМ цифровой двойник не визуальная копия установки и не статическая 3D-модель, а инженерная модель, которая воспроизводит поведение технологического процесса во времени: изменение расходов, температур, давлений и уровней, работу оборудования, влияние управляющих воздействий и взаимосвязь технологических узлов.
С помощью такой модели можно заранее проверить реализуемость технологических процедур, последовательность пусковых операций, поведение процесса в переходных режимах и работу контуров регулирования. Отдельно проверяются логика сигнализации, блокировок и защит, взаимодействие технологической части проекта с АСУ ТП и готовность персонала к ключевым действиям.
В подходе РТСИМ цифровой пуск объединяет верификацию проектных и технологических решений на динамической модели, подготовку персонала на её основе и, при необходимости, консультационную поддержку пусконаладочных работ. Подробнее о цифровом пуске РТСИМ можно почитать на странице «Цифровой пуск РТСИМ».
Цифровой двойник, цифровой пуск и КТК
Цифровой двойник это динамическая инженерная модель технологического объекта или процесса. Цифровой пуск это применение цифрового двойника для проверки проекта, процедур и логики управления до физического запуска. Компьютерный тренажёрный комплекс это применение той же модели для регулярной подготовки операторов и инженеров по штатным, пусковым, переходным и нештатным сценариям.
Цифровой двойник становится технологической основой. Цифровой пуск применяется для проверки строящегося или модернизируемого объекта. Компьютерный тренажёрный комплекс позволяет использовать модель после проектной верификации, чтобы сохранять, поддерживать и развивать практические навыки персонала.
Что можно проверить до выхода на площадку
Ценность цифрового пуска определяется не самой моделью, а теми решениями, которые удаётся проверить до их первой встречи с физическим объектом.
Технологические процедуры
Пусковая инструкция может быть подробной, но при её выполнении всё равно возникают вопросы о том, достаточно ли достигнуты исходные условия для следующего шага, как быстро процесс отреагирует на операцию, в какой момент оператор должен вмешаться и что произойдёт, если параметр выйдет за ожидаемый диапазон.
На цифровой модели можно заранее пройти процедуру, оценить динамику процесса, уточнить последовательность действий и разобрать нештатные варианты до выхода на площадку.
Логика АСУ ТП и ПАЗ
Для специалистов АСУ ТП цифровой пуск даёт возможность проверить работу логики управления на модели самой установки, а не оценивать отдельный алгоритм в отрыве от технологического процесса.
РТСИМ подключает цифровой двойник к контроллерам через OPC и использует его для проверки регулирования, блокировок, взаимодействия РСУ и ПАЗ, а также реакции системы на переходные и нештатные сценарии.
Такой подход дополняет заводские испытания, ПНР и работу инженеров АСУ ТП: он добавляет уровень динамической проверки до того, как ошибки в логике, уставках или взаимосвязи контуров будут выявлены уже на объекте. Подробнее об этом рассказано в материале «До FAT, а не на объекте: как цифровой двойник помогает проверить логику АСУ ТП».
Технологические узкие места
В ходе динамической проверки могут проявиться вопросы, которые трудно увидеть только по статическим расчётам: достаточность характеристик оборудования, устойчивость регулирования, влияние одного узла на другой, особенности вывода аппаратов на режим или последствия изменения параметров процесса.
Цифровая модель не отменяет технологические расчёты, экспертизу проектировщика и ответственность производственной команды. Она позволяет дополнительно проверить, как принятое решение ведёт себя в динамике, и заранее выделить зоны, требующие уточнения.
Почему ошибки выгоднее находить в модели
На действующем объекте любая проверка имеет свою цену. Она складывается не только из стоимости оборудования или работы специалистов: значение имеют доступ к площадке, график строительства, участие подрядчиков, технологические ограничения, безопасность, необходимость повторных испытаний и влияние на последующие этапы ПНР.
Чем ближе объект к физическому запуску, тем выше цена изменения. На раннем этапе можно скорректировать модель, алгоритм, технологическую процедуру или проектное решение. После поставки оборудования, монтажа и начала пусконаладочных работ такая корректировка может потребовать новых согласований, работ на площадке и пересмотра графика.
Цифровой пуск не гарантирует беспроблемный старт. Риски строительства, поставки оборудования, качества монтажа, достоверности исходных данных и фактического состояния объекта сохраняются.
При этом часть неопределённости, связанной с динамическим поведением процесса, процедурами, логикой управления и готовностью команды, можно снять заранее. Сценарий переносится из ситуации, где он впервые проверяется на реальной установке, в среду, где его безопасно повторить, разобрать и уточнить.
Этот подход соответствует более широкой логике управления надёжностью. McKinsey в материале о НПЗ связывает устойчивость производства с дисциплиной эксплуатации, рабочими процедурами, управлением операционными окнами, мониторингом и качеством решений. Цифровые инструменты могут усиливать эту систему, но базовые процессы надёжной эксплуатации остаются её основой. Подробнее в материале The case for doubling down on refinery reliability now.
От цифрового двойника к цифровому пуску
Цифровой пуск в РТСИМ вырос из практики разработки динамических цифровых двойников и компьютерных тренажёрных комплексов для промышленности.
Динамический двойник позволяет воспроизвести поведение технологического процесса. Компьютерный тренажёрный комплекс помогает использовать такую модель для регулярной подготовки персонала. Цифровой пуск объединяет обе задачи в работе с будущим или модернизируемым объектом: цифровая среда применяется для проверки проекта, технологических процедур, АСУ ТП и готовности команды до физического запуска.
В 2023 году КГАСУ сообщил о сотрудничестве с РТСИМ по разработке цифровых двойников предприятий стройиндустрии. В публикации университета компьютерные тренажёры РТСИМ описывались как цифровые двойники реальных производственных процессов. Подробнее в публикации КГАСУ.
В январе 2026 года РТСИМ представил проект «Цифровой пуск» на заседании совета директоров АО «Татнефтехиминвест-холдинг». В официальной публикации Республики Татарстан решение описано как комплексная виртуальная верификация проектных и технологических решений до монтажа и пусконаладочных работ. Подробности в публикации Республики Татарстан.
Позже «Цифровой пуск» РТСИМ был представлен в материалах Министерства цифрового развития Татарстана как решение для этапа строительства промышленного объекта. Подробнее в публикации Минцифры Татарстана.
Динамический цифровой двойник даёт возможность воспроизвести поведение процесса. КТК позволяет закреплять практические навыки персонала. Цифровой пуск связывает эти возможности с проверкой проекта и подготовкой к физическому запуску.
Когда цифровая модель становится КТК
После верификации проекта цифровой двойник может использоваться как основа компьютерного тренажёрного комплекса.
КТК РТСИМ предназначен для подготовки операторов, технологов и специалистов АСУ ТП к штатным, пусковым, остановочным, переходным и нештатным режимам. На основе модели конкретного объекта можно повторять критичные процедуры, менять исходные условия, разбирать ошибки и оценивать последовательность действий без вмешательства в действующий технологический процесс. «Компьютерные тренажёрные комплексы РТСИМ».
Существенная часть профессиональных знаний формируется в реальной эксплуатации: рядом с наставниками, технологами, ремонтными службами и коллегами по смене. КТК помогает сохранить, закрепить и развивать этот опыт, особенно в отношении редких процедур: пусков, остановов, переходов между режимами, отказов отдельных контуров, отклонений параметров или сложных комбинаций факторов.
Для технологических объектов с блоками I и II категории взрывоопасности ФНП отдельно предусматривают практическую подготовку персонала с применением современных технических средств обучения, включая компьютерные тренажёры и учебно-тренировочные полигоны. В требованиях также указаны динамические модели, максимально приближённые к реальным, а практическая подготовка охватывает управление технологическим процессом, пуск, плановый и аварийный останов, а также типовые и специфические нештатные ситуации.Основание: Приказ Ростехнадзора № 533.
В образовательных и чемпионатных проектах РТСИМ цифровые модели также применяются для отработки пусковых операций. В 2024 году компания провела в Омске чемпионат на компьютерных тренажёрах, где участники выполняли пуск цифровой модели установки ЭЛОУ-АВТ. Это не кейс экономического эффекта на действующем производстве, но публичный пример применения цифровой модели для практики пусковых действий. Подробнее в материале «Чемпионат “Лучший технолог РТСИМ, Омск”».
Цифровой пуск начинается с инженерных вопросов
Решение о цифровом пуске начинается с анализа объекта и критичных сценариев, а не с выбора программного продукта.
Для нового предприятия это вопросы реализуемости пусковой процедуры, поведения системы в переходных режимах, взаимодействия технологической схемы и АСУ ТП, корректности блокировок и готовности персонала до выхода на площадку.
Для модернизируемой установки в фокусе оказываются влияние нового оборудования на действующую схему, последствия изменения уставок, устойчивость контуров регулирования, обновление операторских процедур и проверка логики управления.
На действующем производстве цифровая модель помогает сохранять опыт, готовить новых сотрудников, отрабатывать пуски и остановы, тренировать смены по редким сценариям и поддерживать готовность к нештатным ситуациям.
РТСИМ начинает такую работу с изучения документации объекта, выделения критичных процедур, создания динамической модели и определения перечня того, что необходимо проверить до физического запуска. Подробнее о подходе компании - «Цифровой пуск РТСИМ».
Перед началом пусконаладочных работ полезно зафиксировать список решений, процедур, уставок и действий персонала, которые будут впервые проверяться на реальной установке. Часть из них можно заранее отработать на цифровой модели.
